铸造长晶工艺,是通过精确控制铸锭炉热场中的加热器温度、隔热材料的散热量,来实现液态硅从底部开始,逐渐向顶部的定向凝固,凝固长晶速度为0.8~1.2cm/h。同时在定向凝固过程中,可以实现金属元素在硅材料中的分凝效应,实现大多数金属元素的提纯,并形成了均匀的多晶硅晶粒组织。

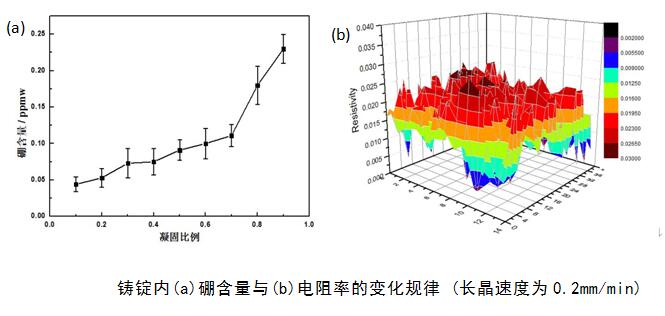

铸造多晶硅在生产过程中还需进行有意掺杂,其目的是改变硅熔体中受主杂质的浓度。行业内P型铸造多晶硅的主要掺杂剂是硅硼母合金,其中硼含量在一定比例内。掺杂量由硅片的目标电阻率决定,电阻率最优值为0.02 ~0.05 Ω•cm,对应硼的浓度约为2×1014cm-3。但是,硼在硅中的分凝系数为0.8,会在定向凝固过程中表现出一定的分凝效应,即硼元素在铸锭竖直方向上呈梯度分布,并导致电阻率由铸锭底部到顶部逐渐减小。
产品展示:
